PSD – Tragbare Lastkraftanzeige

Download software v1.4.18

Support & Downloads

Product BrochureDatenblattBedienungsanleitung

Produktbeschreibung

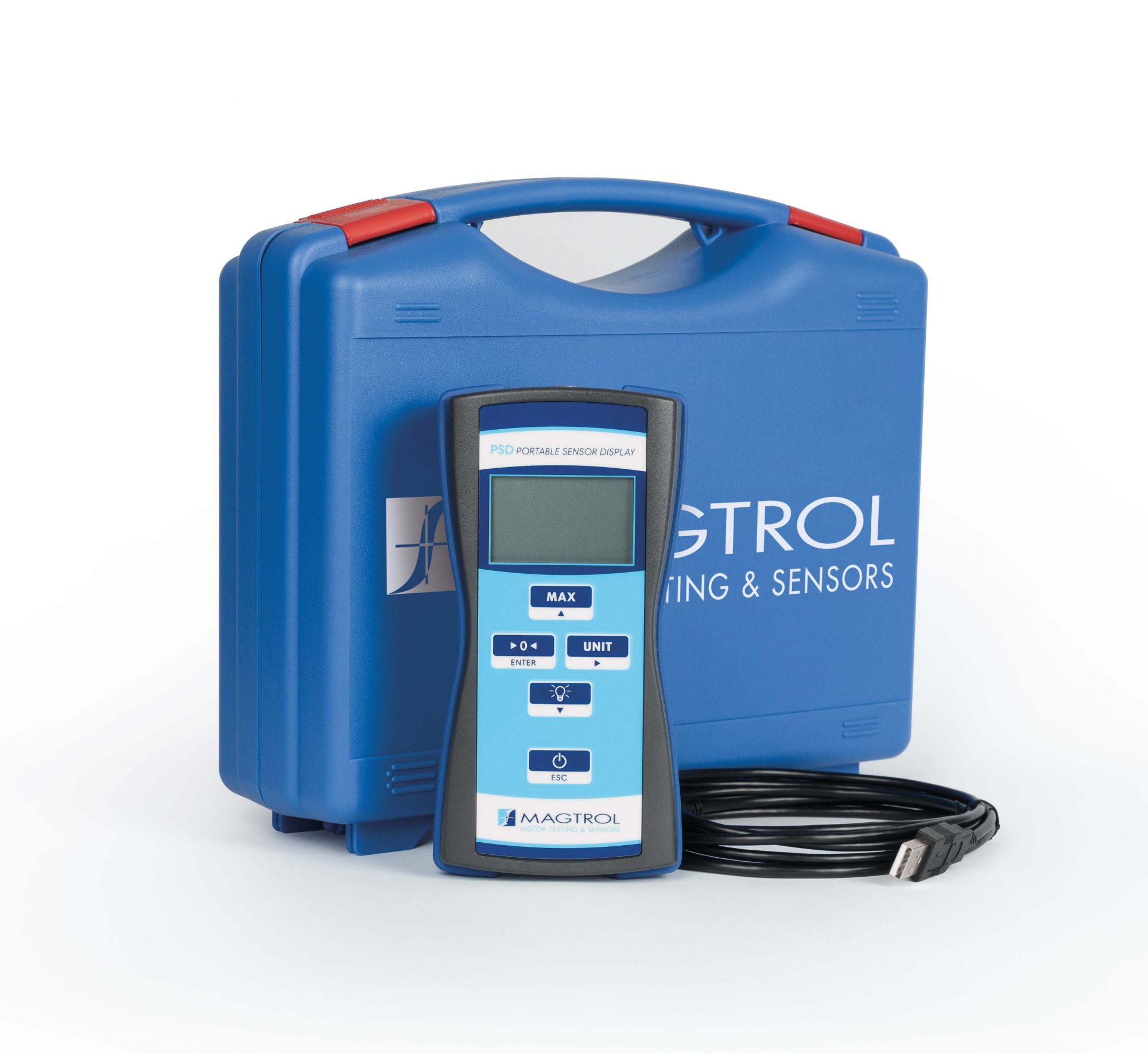

Die tragbare Lastkraftanzeige PSD von Magtrol verstärkt und verarbeitet DMS-Aufnehmersignale bei ±0.3 … 5 mV/V. Seine hohe Messgenauigkeit kombiniert mit seiner schnellen Messrate, bietet eine interne Auflösung von 22 Bits bei 2 mV/V. Er kann auch Abgleichdaten, Sensorbezeichnung und physikalische Einheiten speichern. Funktionen wie TARA, Min-Max-Recall, … sind während der Messung verfügbar.

Das Gerät wird über 3 AA-Batterien oder über seinen USBMini-B-Anschluss mit Strom versorgt. Um die Nutzungsdauer zu erhöhen, integriert das PSD einen automatischen Standby-Modus, der aktiviert wird, wenn das Gerät nicht benutzt wird.

Merkmale

  • 0.01% Genauigkeit
  • Einfachste Bedienung
  • Minimalwert- und Maximalwertanzeige
  • 16 Messbereiche programmierbar
  • Messrate bis 1 600 Werte pro Sekunde
  • Kann an jede Art von DMS-Aufnehmern angeschlossen werden
  • USB 2.0 – Schnittstelle
  • Batteriebetriebenes Gerät
  • Anzeigeeinheit(en) wählbar
  • Zifferhöhe: 14 mm
  • Kann direkt am Gerät programmiert werden oder per Software (verfügbar).

Spezifikationen

MESSUNG
Genauigkeitklasse 0.01 %
Eingangssignalbereich ± 0.3 ... 5 mV/V
Eingangsimpedanzbereich der DMS -Vollbrücke > 150 Ω (2 paralelle DMS -Vollbrücken / 350 Ω) bis 2 000 Ω
Brückenspannung (Vollmessbrücke) 5.0 V DC
Relative Linearitätsabweichung a) 0.0015 %
Rauschen (bei Messrate) a) 0.002 (6.25 Hz) ... 0.04 (1 600 Hz)
Temperatureinfluss auf das Nullsignal a) 0.002 % / 10K
ANZEIGE
Type 5-stelliges LCD Grafikdisplay, 128 x 64 Pixel, beleuchtbar
Anzeigebereich ± 99 999
Anezigearten Mom. wert / Min / max. wert, Überlast, Einheiten, Batteriestand
Anzeigerate 3 Mal pro Sekunde
Stützwerte zur Linearisiergung bis 4 Punkte
Interne Auflösung a) 22 bits
Messrate (Mittlewertbildung) 6.25 ... 1 600 / s
Messwertübertragung über USB max. 1 400 Werte / s (mit Software
Zifferhöhe 14 mm
ELEKTRISCHE EIGENSCHAFTEN
Versorgungsspannung 3.0 - 4.8 V DC (3x Akkumulatoren AA) oder Speisung über USB-port
Betriebsdauer mit Batterien ~ 40 h
UMGEBUNG
Betriebstemperatur -10 °C ... +50 °C
Lagerungstemperatur -20 °C ... +70 °C
Schutzklasse (EN 60529) IP 54 b)
MECHANISCHE EIGENSCHAFTEN & ANSCHLUSS
Anschluss 6 polige axialer Stecker
USB-Schnittstelle USB Mini-B Stecker
Gewicht (ohne Batterien) 240 g

a) Bei 2 mV/V
b) Augmehmer gesteckt, USB-Port verschlossen

Applications

Das PSD-Anzeige kann mit vielen Sensoren wie Kraftsensoren, Wägezellen, Drehmomentsensoren, Ankersensoren oder jeder anderen Art von Dehnungsmessstreifen-Aufnehmern verwendet werden.

Dieses tragbare Mess- und Anzeigesystem eignet sich besonders in Fällen, in denen eine feste Installation schwierig oder irrelevant ist, wie z. B.:

  • Wartung der Installation
  • Intermittierende Überwachung
  • Labor, Forschung und Entwicklung,…
  • Installation oder Überwachung im Tiefbau,…
