KG-06 Series – Extensometer

Support & Downloads

Produktbeschreibung

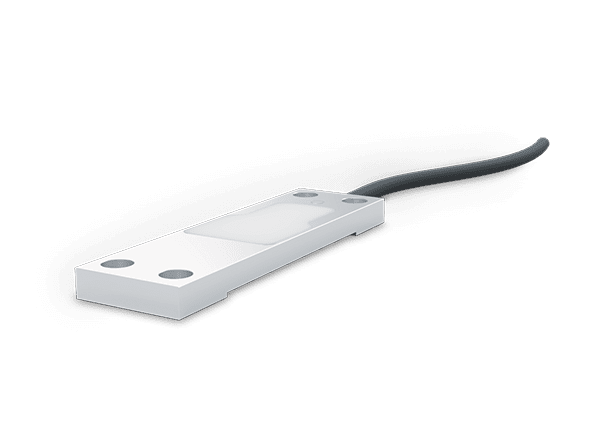

Der Extensometer KG-06 von Magtrol ist für die Messung von Verformungen von Konstruktions- oder bearbeiteten Teilen unter Last konzipiert. Da sein Ausgangssignal proportional zur aufgebrachten Last ist, kann er entweder als Wägezelle oder als Kraftaufnehmer verwendet werden.

Merkmale

  • Aufnehmer mit Dehnungsmessstreifen-Technologie
  • Impedanz 1000 Ω
  • Temperatur-kompensiert
  • Schutzklasse IP 65
  • Kompakte Abmessungen (nur 6.5 mm Höhe)
  • Robuste Bauweise
  • Sehr flache Konstruktion
  • Einfache Montage auf bearbeiteten ebenen Flächen
  • Wartungsfrei

Spezifikationen

MESSUNG
Nominale Zugkraft und
Druckverformung (Ɛ)
0 ... 250 μm/m
ELEKTRISCHE EIGENSCHAFTEN
Nennempfindlichkeit+ 0.5 mV / V a)
Ausgangsimpedanz1000 Ω (± 10 Ω)
MECHANISCHE EIGENSCHAFTEN
Maximal nutzbare Belastung150 % des Endwerts
MaterialStahl
UMGEBUNG
Temperatur-KompensationFür Stahl mit α = 12 · 10-6 als standard
Betriebstemperatur- 10 °C ... + 65 °C
SchutzklasseIP 65

a) Aufnehmer kalibriert mit einer Toleranz von ± 2 % auf Anfrage erhältlich

Anwendungen

Der Extensometer KG-06 ist ideal für Dehnungsmessungen, für die große Aufnehmer nicht geeignet sind. Seine geringen Abmessungen und die flache Montage ermöglichen eine einfache Kontrolle von Verformungen an Stahlkonstruktionen.
